WT 5915C-T5065M2 導熱吸波片
WT5915C-T5065M2 產品是一種高性能导热吸波材料，可直接应用于热源与散热器之间。在导出热量的同
时，能吸收泄露的电磁辐射，达到消除电磁干扰的目的。为电子通信产品在导热和电磁屏蔽方面提供良好的解决方案。
產品特點：
●5.0W/m-K 的熱傳導能力
● 優異的濕潤界面效果
● 常溫下呈柔軟片狀，易操作及返工性佳
● 可以有效吸收頻率在3~18GHz 的EMI
應用領域：
● 商業通訊：天線、基站、光模板、路由器、交換機等
● 毫米波應用：5G 通信、毫米波雷達
● 工業電子：汽車電子、無人機等
● 儀器測量：功放、濾波器、測試系統
● 高端電子冷卻和加熱元件，如電子設備、半導體記憶體件等
性能描述：
WT 5915C-T5065M2 | ||
項目 | 測試標準 | 測試值 |
外觀 | 目視 | 灰黑色 |
厚度（mm） | ASTM D 374 | 0.5-3.0 |
硬度（Shore OO） | ASTM D 2240 | 65 |
導熱係數 (W/(m·K)) | ASTM D 5470 | 5.0 |
密度 (g/cm³) | ASTM D792 | 4.0 |
體積電阻率 （Ω·cm） | ASTM D 257 | ≥10^12 |
擊穿電壓（kV）（@1mm） | ASTM D 149 | <0.1 |
磁导率(@100MHz) | SJ 20512 | 2.4 |
吸收频段（GHz) | GJB 2038A-2011 | 0.5mm:-10(dB)@20.3~26.0GHz |
0.75mm:-10(dB)@20.8~26.0GHz | ||
1.0mm:-10(dB)@14.5~18.0GHz | ||
2.0mm:-10(dB)@6.4~9.0GHz | ||
3.0mm:-10(dB)@4.2~5.4GHz | ||
介电常数(@1MHz) | ASTM D 150 | ≥8 |
介质损耗(@1MHz) | ≤0.1 | |
工作溫度 (℃) | IEC 60068-2-14 | -40~160 |
阻燃等級 | UL94 | / |

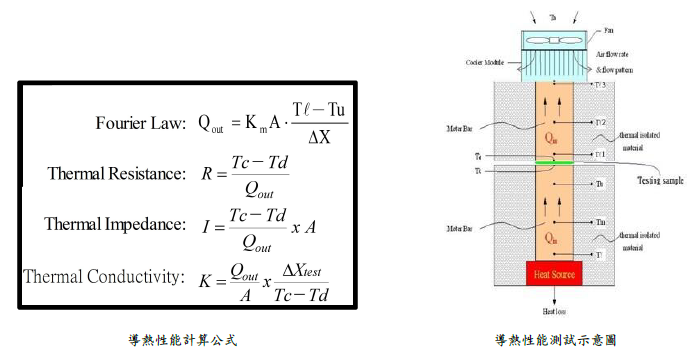

導熱性能測試信息、計算公式及示意圖：
● 測試標準：ASTM D5470
● 測試設備：LW 9389
● 測量端尺寸：25.4*25.4mm
● 測試樣尺寸：27*27mm

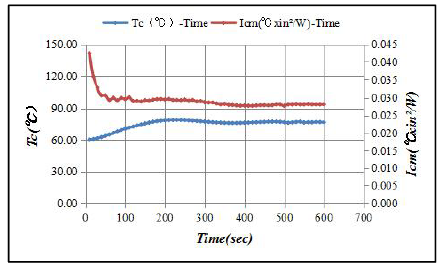

導熱性能測試曲線圖：
導熱性能測試曲線圖

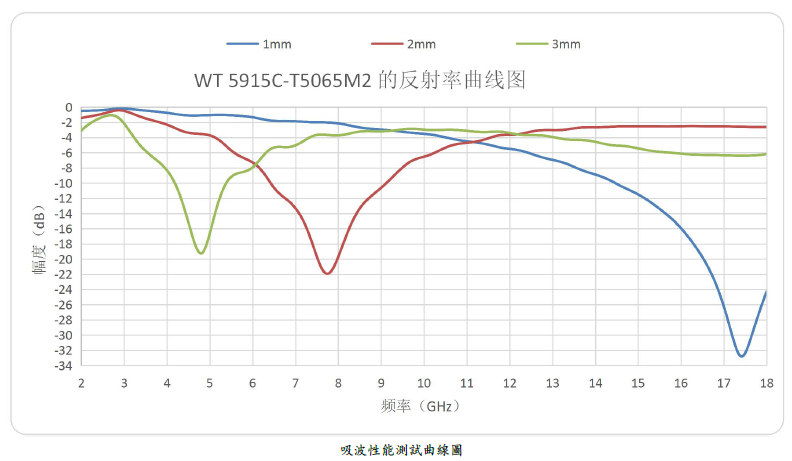

吸波性能測試曲線圖
使用操作：
● 在常溫下將產品覆蓋於發熱端，即可組裝完成；
包裝及存儲：
● 規格：客户定制。
● 低溫儲存，保質期12個月。
備注
● 產品資料，工廠保留最終修改權利。
