WT5902-100 導熱墊片
WT5902-100 導熱墊片可以解決產品結構設計公差變化困擾，可重複使用，是熱源（CPU 或電子晶片組）和散熱器之間良好的垂直傳導材料。易操作使用和返工。
■ 典型應用
● 高端裝備及汽車電子冷卻發熱元件，如電子器件、半導體存儲器件等
● 通用變頻器，醫療設備，DSC
● 汽車電子，如車載攝像頭，電機控制單元，汽車導航，汽車照明(LED)
● 激光 HUD 光源
● 微電子消費品及手持電子器件（如手機、電腦等）
● 基站，IGBT 模組
■ 參數指標
指標 | 測試標準 | 數據 |
颜色 | / | 灰色 |
厚度 (mm) | ASTM D374 | 1.0~4.0 |
導熱係數(W/(m·K)) | ASTM D5470 | 10.0 |
硬度 (Shore OO) | ASTM D2240 | 50 |
體積電阻率(Ω·cm) | ASTM D257 | 1.0×1012 |
密度 (g/cm³) | ASTM D792 | 3.38 |
擊穿電壓強度 (kV/mm) | ASTM D149 | >7 |
耐溫範圍 (℃) | -50~150 | |
阻燃等級 | UL94 | V-0 |
客制選項 | 單面處理/單面增粘/玻纖輔強 | |
■ 不同压力（Psi）下之性能对比测试数据（0.5T）
（1）熱阻變化測試數據
產品实测厚度 | 0.5T | ||||||||
試驗條件 | 5Psi | 10Psi | 15Psi | 20Psi | 25Psi | 30Psi | 35Psi | 40Psi | 45Psi |
熱阻℃/W | 0.095 | 0.087 | 0.082 | 0.086 | 0.083 | 0.083 | 0.081 | 0.080 | 0.075 |

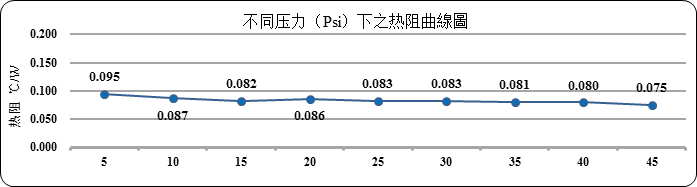

（2）熱阻變化曲線
（3）压缩率變化測試數據
產品实测厚度 | 0.5T | ||||||||
試驗條件 | 5Psi | 10Psi | 15Psi | 20Psi | 25Psi | 30Psi | 35Psi | 40Psi | 45Psi |
壓縮率 % | 13.97% | 15.53% | 16.33% | 18.13% | 19.54% | 21.47% | 22.99% | 23.13% | |

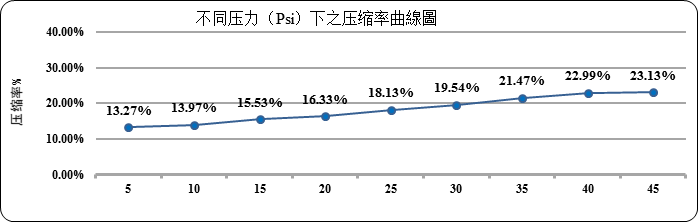

（4）壓縮率變化曲線
■ 不同压力（Psi）下之性能对比测试数据（1.0T）
（1）熱阻變化測試數據
產品实测厚度 | 1.0T | ||||||||
試驗條件 | 5Psi | 10Psi | 15Psi | 20Psi | 25Psi | 30Psi | 35Psi | 40Psi | 45Psi |
熱阻℃/W | 0.172 | 0.163 | 0.157 | 0.155 | 0.151 | 0.148 | 0.144 | 0.142 | 0.138 |

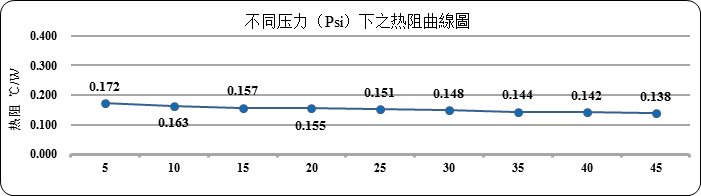

（2）熱阻變化曲線
（3）压缩率變化測試數據
產品实测厚度 | 1.0T | ||||||||
試驗條件 | 5Psi | 10Psi | 15Psi | 20Psi | 25Psi | 30Psi | 35Psi | 40Psi | 45Psi |
壓縮率 % | 11.80% | 13.59% | 15.40% | 17.01% | 18.90% | 20.85% | 22.70% | 24.39% | 24.90% |

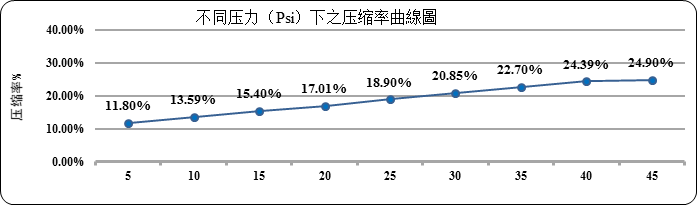

（4）壓縮率變化曲線
■ 功能與特點
● 高導熱介面性能：10W/(m·K)
● 柔韌性好：可完美嵌入不平整界面
● 高適用性：-50~150℃下保持性能穩定
● 阻燃性能好：符合 UL94-V0 級別
● 符合 RoHS、REACH

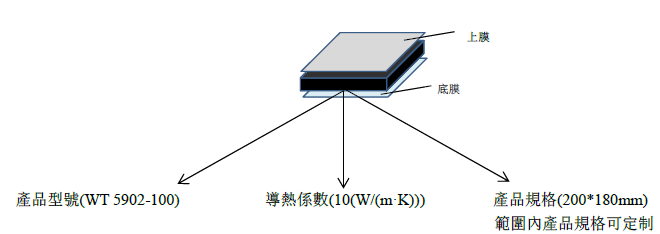

■ 尺寸規格
■ 備註
產品資料，工廠保留最終修改權利。
