WT5902-150 導熱墊片
WT5902-150 導熱墊片可以解決產品結構設計公差變化困擾，可重複使用，是熱源（CPU 或電子晶片組）和散熱器之間良好的垂直熱傳導材料。易操作使用和返工。
▶ 典型應用
● 高端裝備及汽車電子冷卻發熱元件，如電子器件、半導體記憶體件等
● 通用變頻器，醫療設備，DSC
● 汽車電子，如車載攝像頭，電機控制單元，汽車導航，汽車照明(LED)
● 激光HUD光源
● 微電子消費品及手持電子器件（如手機、電腦等）
● 基站，IGBT模組
■ 參數指標
指標 | 測試標準 | 數據 |
颜色 | / | 灰色 |
厚度 (mm) | ASTM D374 | 0.5~4.0 |
導熱係數(W/(m·K)) | ASTM D5470 | 15.0 |
硬度 (Shore OO) | ASTM D2240 | 50 |
體積電阻率(Ω·cm) | ASTM D257 | 1.0×1012 |
密度 (g/cm³) | ASTM D792 | 3.21 |
擊穿電壓強度 (kV/mm) | ASTM D149 | ＞7 |
耐溫範圍 (℃) | / | -50~150 |
阻燃等級 | UL94 | V-0 |
客制選項 | 單面處理/單面增粘/玻纖輔強 | |
■ 不同壓力（Psi）下之性能對比測試資料（0.5T）
（1）熱阻變化測試數據
產品实测厚度 | 0.5T | ||||||||
試驗條件 | 5Psi | 10Psi | 15Psi | 20Psi | 25Psi | 30Psi | 35Psi | 40Psi | 45Psi |
熱阻℃/W | 0.093 | 0.089 | 0.084 | 0.080 | 0.074 | 0.071 | 0.069 | 0.067 | 0.063 |

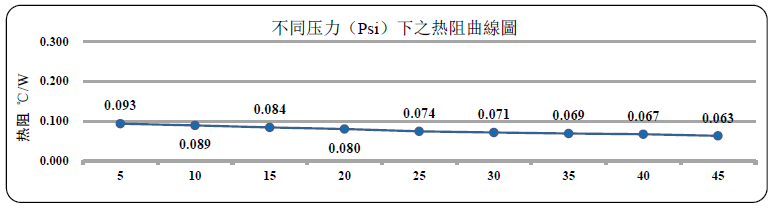

（2）熱阻變化曲線
（3）壓縮率變化測試數據
產品实测厚度 | 0.5T | ||||||||
試驗條件 | 5Psi | 10Psi | 15Psi | 20Psi | 25Psi | 30Psi | 35Psi | 40Psi | 45Psi |
壓縮率 % | 13.25% | 13.96% | 15.50% | 16.30% | 18.11% | 19.54% | 21.47% | 22.97% | 23.11% |

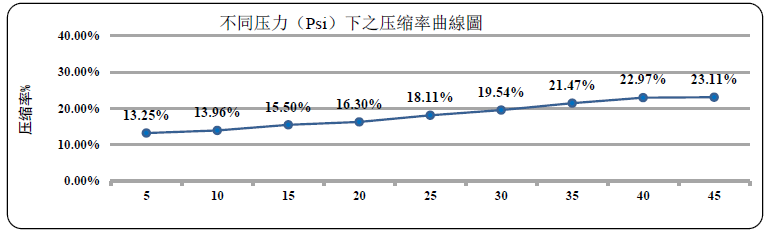

（4）壓縮率變化曲線
■ 不同壓力（Psi）下之性能對比測試資料（1.0T）
（1）熱阻變化測試數據
產品实测厚度 | 1.0T | ||||||||
試驗條件 | 5Psi | 10Psi | 15Psi | 20Psi | 25Psi | 30Psi | 35Psi | 40Psi | 45Psi |
熱阻℃/W | 0.150 | 0.143 | 0.137 | 0.130 | 0.125 | 0.122 | 0.120 | 0.118 | 0.116 |

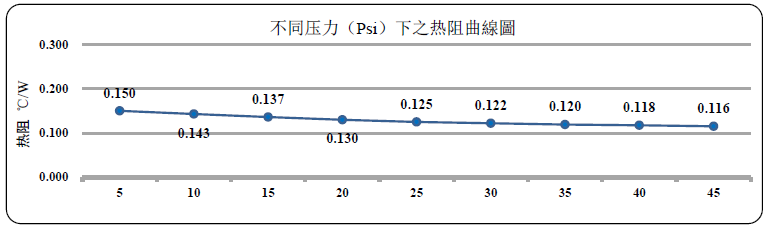

（2）熱阻變化曲線
（3）壓縮率變化測試數據
產品实测厚度 | 1.0T | ||||||||
試驗條件 | 5Psi | 10Psi | 15Psi | 20Psi | 25Psi | 30Psi | 35Psi | 40Psi | 45Psi |
壓縮率 % | 11.78% | 13.55% | 15.36% | 17.01% | 18.84% | 20.80% | 22.68% | 24.39% | 24.87% |

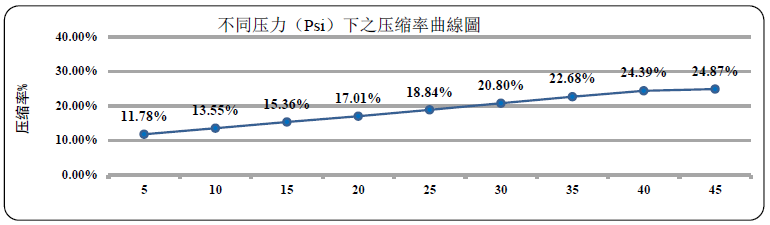

（4）壓縮率變化曲線
■ 功能與特點
● 高導熱介面性能：15W/(m·K)
● 柔韌性好：可完美嵌入不平整界面
● 高適用性：-50~150℃下保持性能穩定
● 阻燃性能好：符合 UL94-V0 級別
● 符合 RoHS、REACH

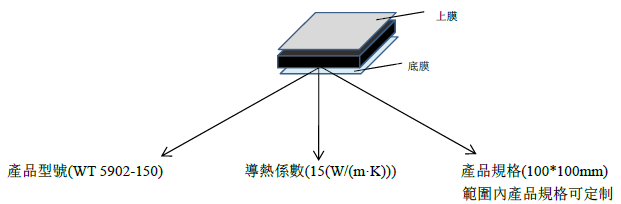

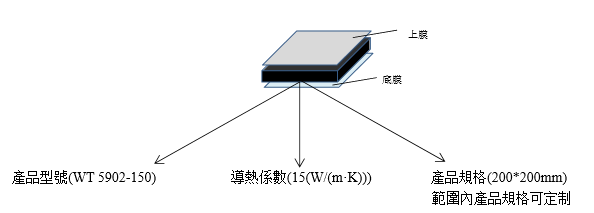

■ 尺寸規格
■ 備註
產品資料，工廠保留最終修改權利。
